焼きばめホルダ スリムライン ハイパーバージョン

  • 特長
  • 寸法・カタログ(PDF)
  • 切削データ

青ライン

エンドミル重切削加工を高能率化

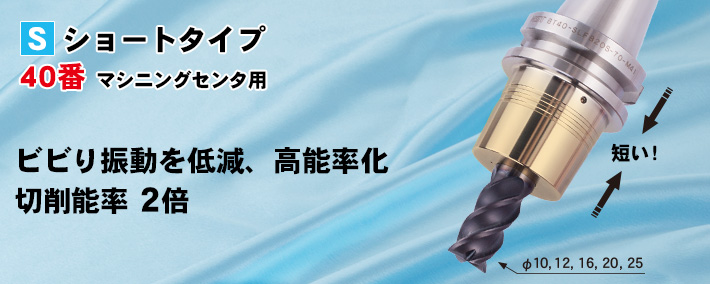

高速主軸用 ショートタイプ

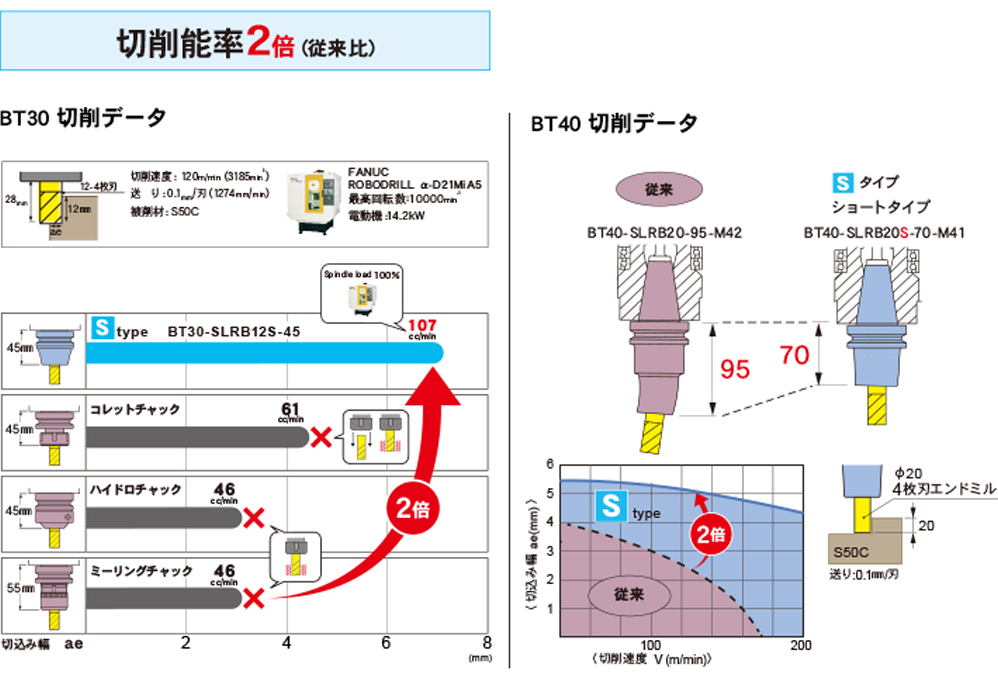

ホルダの長さを最短にし、切削能率を2倍にアップ(従来比)
小型MCによる重切削加工でも主軸への負荷を軽減し、
シャンク部のフレッチングを防ぎます。

ショート刃長の工具を使用し工具突出しを短くすれば、
さらに高能率な加工が実現できます。

ショートタイプの推奨工具

オーエスジー WX-PHSS(汎用)、UP-PHS(汎用)
ダイジェット工業  DV-OCSAR(難削材用)、AL-SEESS(アルミ合金用)
タンガロイ SEF4000(難削材用)、SEE4000-A(アルミ合金用)
三菱マテリアル C-3SA(アルミ合金用)、VF-6MHV(難削材用)
三菱日立ツール EPSMS-PN(汎用)、EPPS(一般鋼用)

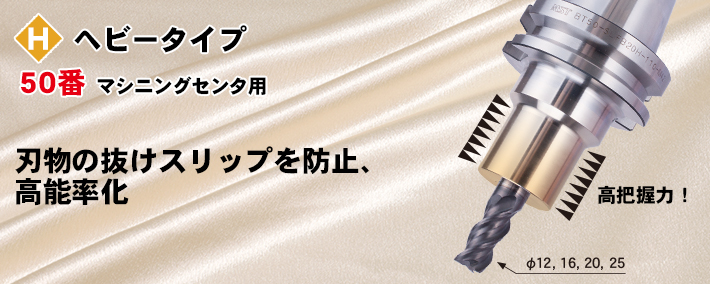

高トルク主軸用 ヘビータイプ

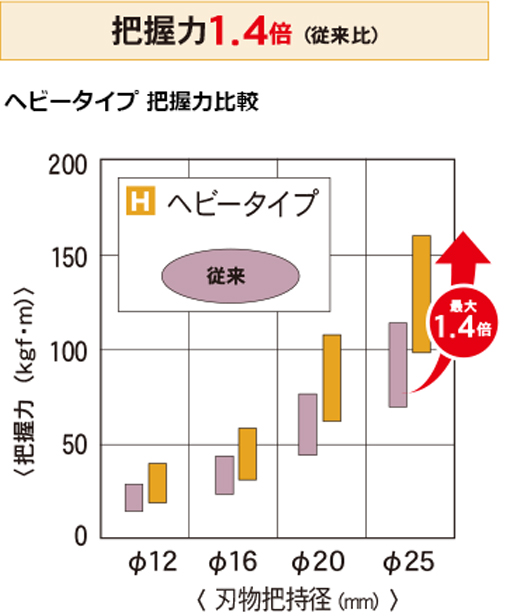

ホルダの把持面積を広くし、把握力を1.4倍にアップ (従来比)
工具の抜け・スリップを防止します。

寸法表・外形図・図面データダウンロード

bt_sunpo bt_gaike_kr bt_zumen

btn_adobe
  PDFファイルをご覧いただくには、Adobe社の Adobe Readerが必要になります。
  最新の Adobe Readerは、Adobe社のサイトより無料でダウンロード可能です。

ショートタイプ




ヘビータイプ

加工動画


詳しくはこちら
